Оборудование SIMPLEHOME

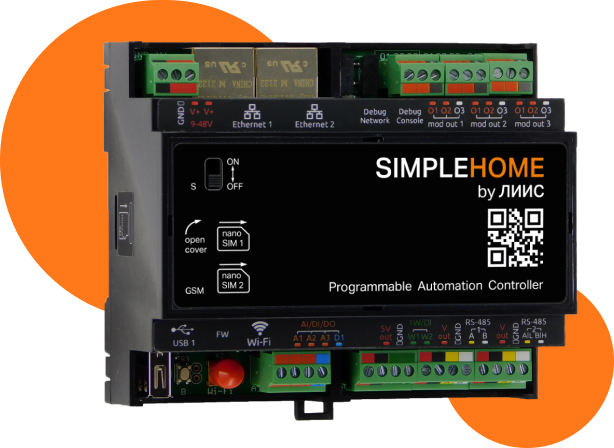

Simple Home — это универсальный контроллер автоматизации, работающий под управлением свободного программного обеспечения. Контроллер применяется в задачах мониторинга серверного и климатического оборудования, диспетчеризации и сбора данных с приборов учёта, в качестве основы для «умного дома» и автоматизации производств. Сделано в России.

• Modbus RTU — большой ассортимент устройств: реле, диммеры, модули ввода-вывода
• Somfy, WINDECO, DOOYA, AKKO — электрокарнизы и шторы
• ГОСТ МЭК 61107, DLMS/COSEM, СПОДЭС (ГОСТ Р 58940-2020), Меркурий, Милур — счётчики электроэнергии
• Пульсар, ИВТМ — датчики и счётчики воды, тепловой энергии
• 1-Wire — датчики температуры DS18B20
• Wi-Fi, Bluetooth — датчики, шлюзы и устройства
• Modbus TCP, MQTT, SNMP, Zabbix API — обмен данными с другими контроллерами, серверами и SCADA
• Danfoss / Carel — холодильные контроллеры Danfoss EKC 202B/D, Danfoss ERC 21x, Carel BASIC/EASY

С помощью модулей расширения можно добавить поддержку:

• KNX — контроллер можно встроить в существующие интеграции на KNX
• OpenTherm и eBUS — электрические и газовые котлы
• Z-Wave, Zigbee — широкий ассортимент датчиков и исполнительных устройств

Контроллер выполнен по промышленному техпроцессу и может продолжительное время работать при температурах воздуха от -40 до +75 °С. Его часто используют в уличных неотапливаемых щитах. Защита портов от перенапряжения и сторожевой таймер позволяют использовать контроллер для решений, требующих надёжной работы. Корпус на DIN-рейку и диапазон напряжений питания от 9 до 48 вольт помогут интегрировать контроллер в уже существующий щит автоматизации или без проблем собрать новый. Открытая платформа даёт возможность установить стороннее программное обеспечение, или разработать своё. Широкий ассортимент внешних модулей поможет вам построить отказоустойчивую систему автоматизации под любые задачи, а поддержка различных протоколов передачи данных — интегрировать контроллер в существующую.

Основной элемент текстовой информационной панели — виджет. Виджет позволяет вывести в одном месте информацию с разных источников. Текстовый дашборд может адаптироваться под небольшой экран мобильного устройства. Вы можете создавать интерактивные графические дашборды, в основе которых лежат SVG-рисунки. Вы можете выводить информацию в текстовые элементы SVG-рисунка, менять видимость и оформление элементов. Также вы можете настроить реакцию на действие пользователя: включить свет, отключить сигнал тревоги и т.п. Для настройки графического дашборда в веб-интерфейсе контроллера есть визуальный редактор. Все получаемые контроллером данные сохраняются в архив, размер которого можно настроить. Вы можете построить графики по архивным данным одновременно для нескольких каналов. С графиками можно взаимодействовать: менять масштаб, делать курсорные измерения и т.п. Данные из архива можно выгрузить в CSV для анализа в стороннем ПО. С помощью скриптов можно автоматизировать любые действия: управлять освещением, отоплением или технологическим процессом. Скрипты можно создавать и редактировать прямо в веб-интерфейсе, доступна отладка в консоли.

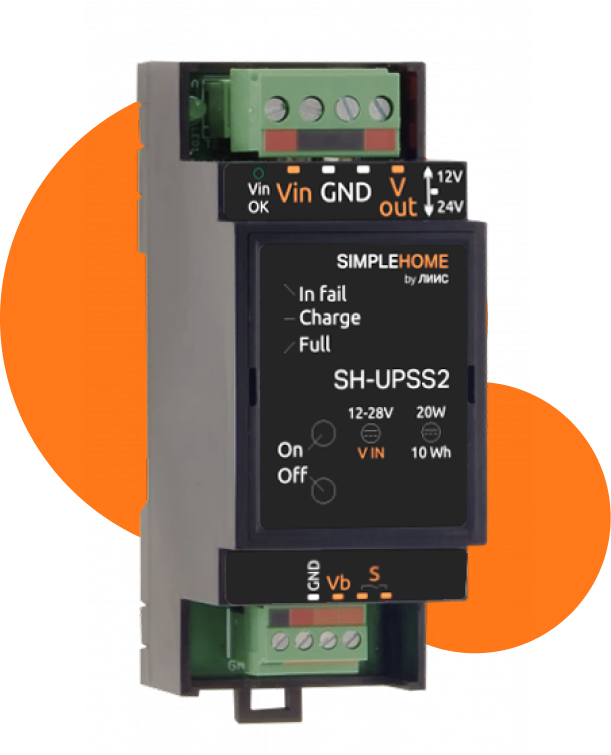

Модуль бесперебойного питания на литий-полимерных аккумуляторах. Поддерживает выходное напряжение в 12 или 24В при отсутствии входного питания. Аккумуляторы уже встроены в корпус устройства. Подходит для оборудования других производителей. Сделано в России.

• Входное напряжение: 12-28 В
• Выходное напряжение: 12 В / 24 В (выбирается переключателем)
• Мощность 15 Вт
• Время работы до 60 мин (при 10 Вт)

• Температура при эксплуатации - заряд: от 0°C до 55°C, разряд: от -20°C до 60°C
• Температура хранения: от -5°C до 35°C
• Индикатор статуса
• Корпус на DIN-рейку, 2 модуля
• Размеры: 36x90x58 мм

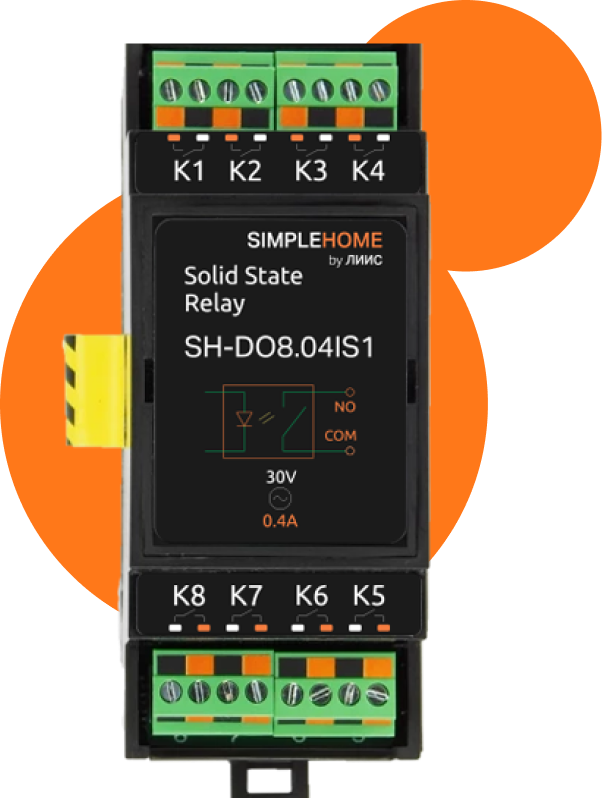

Управление низковольтной нагрузкой, устройствами со входами для "сухих контактов". Устройства могут не иметь общей земли с контроллером. Сделано в России.

• 8 выходов
• Гальваническая развязка каждого канала
• Нормально открытые (SPST) контакты
• Ток до 400 мА на канал
• Напряжение до 30 В

Управление низковольтной нагрузкой, устройствами со входами для "сухих контактов". Устройства могут не иметь общей земли с контроллером. Сделано в России.

• 8 выходов
• Гальваническая развязка каждого канала
• Нормально открытые (SPST) контакты
• Ток до 400 мА на канал
• Напряжение до 30 В

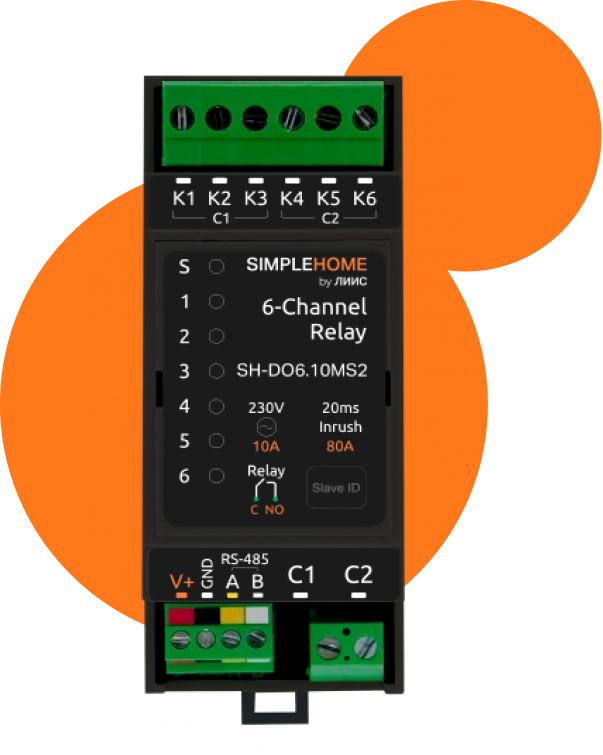

Предназначен для прямого управления светодиодными, люминесцентными светильниками, лампами накаливания и другими нагрузками номиналом до 10 А (2 кВт). Благодаря специальной конструкции реле, каждый канал может выдерживать длительный ток до 16 А и пусковые токи до 80 А. Может использоваться как модуль вывода общего назначения. Занимает всего два модуля на DIN-рейке. Сделано в России.

• 6 каналов реле номиналом 10 А 230 В, переменный ток
• Выходы объединены в две группы по 3 реле
• Индикация состояния каналов
• Номинальный ток: 10 А на канал
• Максимальный длительный ток: 16 А на канал
• Суммарный номинальный коммутируемый ток на группу из трёх каналов: 20 А
• Максимальный пусковой ток: до 80 А (20 мс)

• Напряжение питания: от 9 до 28 В, постоянный ток
• Интерфейс: RS-485, Modbus RTU
• Корпус на DIN-рейку, 2 модуля
• Размеры: 36 x 90 x 58 мм

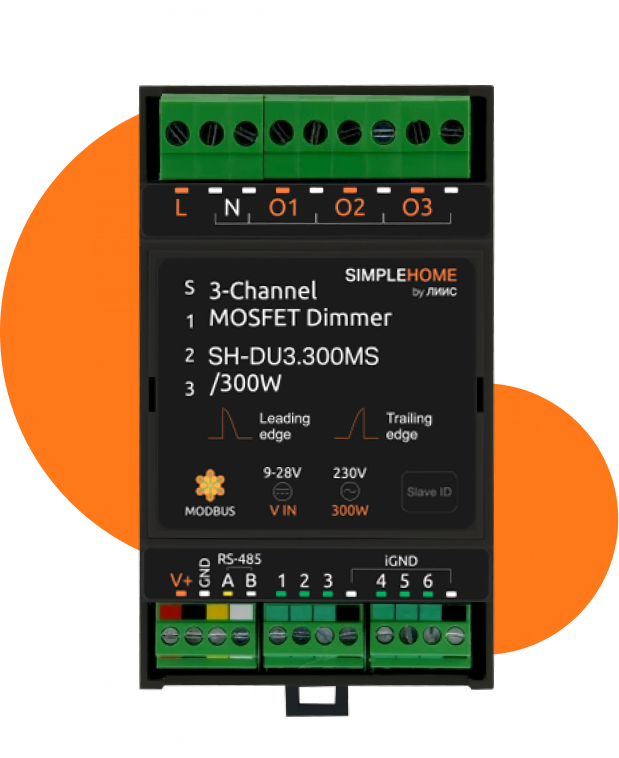

Предназначен для диммирования ламп накаливания, а также поддерживающих функцию диммирования светодиодных ламп, драйверов светодиодных лент, электронных трансформаторов питания галогенных ламп и т.п. Поддерживает диммирование по переднему и заднему фронту. В режиме диммирования по переднему фронту SH-DU3.300MS можно использовать для регулировки оборотов вентиляторов мощностью до 30 Вт. Учтите, что вентиляторы могут немного гудеть, а диапазон диммирования будет от 50 до 100 %. Сделано в России.

• 3 канала диммирования нагрузки
• До 300 Вт на канал
• Отсечка фазы по переднему фронту или по заднему фронту
• Шаг диммирования — 1%
• Защита от перегрузки
• Индикация состояния каналов

• 6 дискретных входов
• Управление каналами одной или двумя кнопками:
• Короткое нажатие — включение/выключение
• Длительное нажатие — плавное изменение яркости
• Групповая гальваническая изоляция входов
• Входы типа «сухой контакт»

• Напряжение питания: от 9 до 28 VDC
• Интерфейс: RS-485, Modbus RTU
• Корпус на DIN-рейку, 3M (36 x 90 x 58 мм)

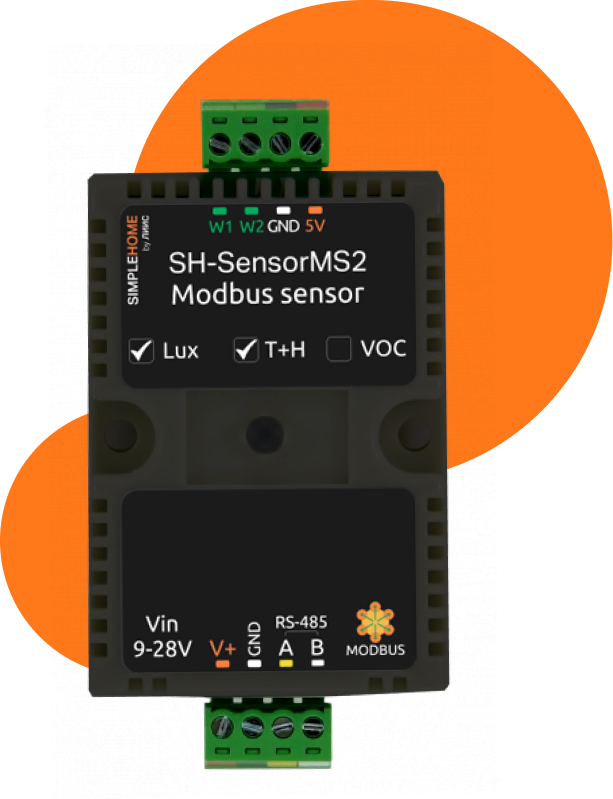

Комбинированный цифровой датчик температуры, влажности и освещенности. Является средством измерения. Номер в Госреестре средств измерений 87443-22. Сделано в России.

• Напряжение питания: от 9 до 28 В постоянного тока
• Интерфейс: RS-485, Modbus RTU
• Пластиковый корпус с креплением на DIN-рейку и крепёжными отверстиями (84x46x29 мм)

• Температура: -40°С...+80°С (+-0.5С)
• Влажность: 5...95% (+-3%)
• Освещенность: 10...10 000 лк (±20%)

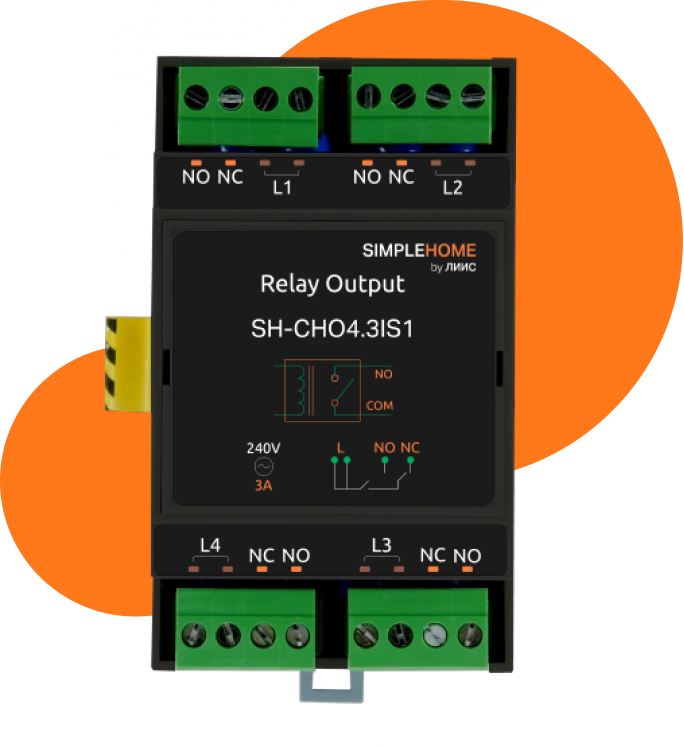

Специальная конфигурация выходов для управления электроприводом штор, роллет, запорных кранов. Сделано в России.

• 4 группы выходов
• Номинальный ток на канал - 3А(NC)/10А(NO)
• Конфигурация контактов - SPCO/SPTT

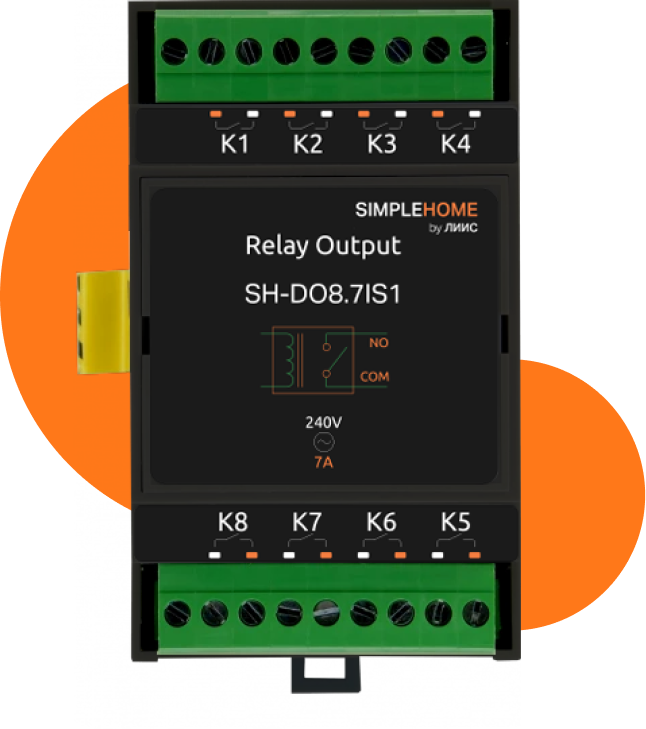

Предназначен для прямого управления маломощной нагрузкой (до 7А) без больших пусковых токов: сигнальные лампы, промежуточные контакторы. Не подходит для коммутации блоков питания и светодиодных ламп. Сделано в России.

• 8 двухпозиционных, нормально открытых выходов (SPST, NO)
• Номинальный ток 7А/230В на канал

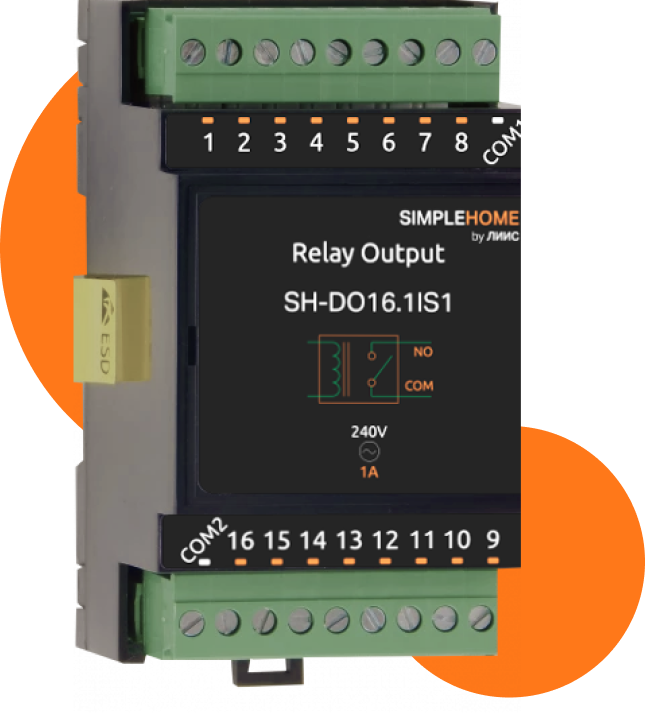

Управление контакторами, сигнальными лампами и др. маломощной нагрузкой. Не используйте для управления светодиодными лампами - очень вероятно мерцание ламп. Сделано в России.

• 16 двухпозиционных, нормально открытых выходов (SPST, NO)
• Две группы по 8 выходов с общим контактом
• Номинальный ток 1 А на канал, но не более 10 А на группу

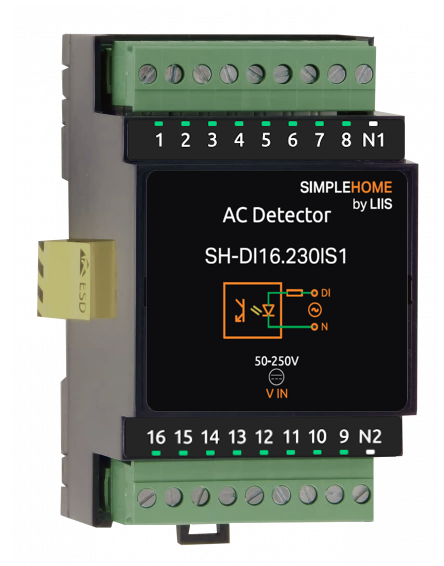

Модуль предназначен для контроля состояния автоматических выключателей, опроса сигнальных ламп и т.п. Сделано в России.

• 16 входов
• Групповая гальваническая развязка
• Срабатывание входов при подаче 230В переменного напряжения
• Напряжение срабатывания от 50В

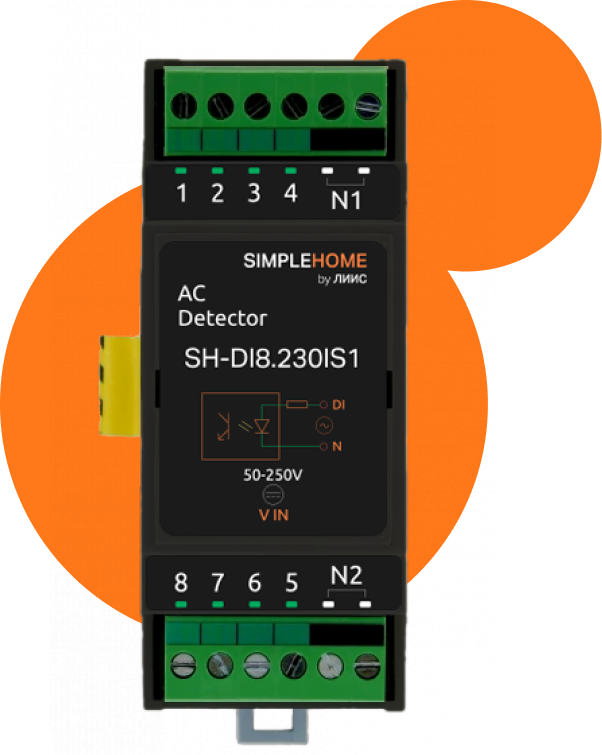

Модуль предназначен для контроля состояния автоматических выключателей, опроса сигнальных ламп и т.п. Сделано в России.

• 8 входов
• Групповая гальваническая развязка
• Срабатывание входов при подаче 230В переменного напряжения
• Напряжение срабатывания от 50В

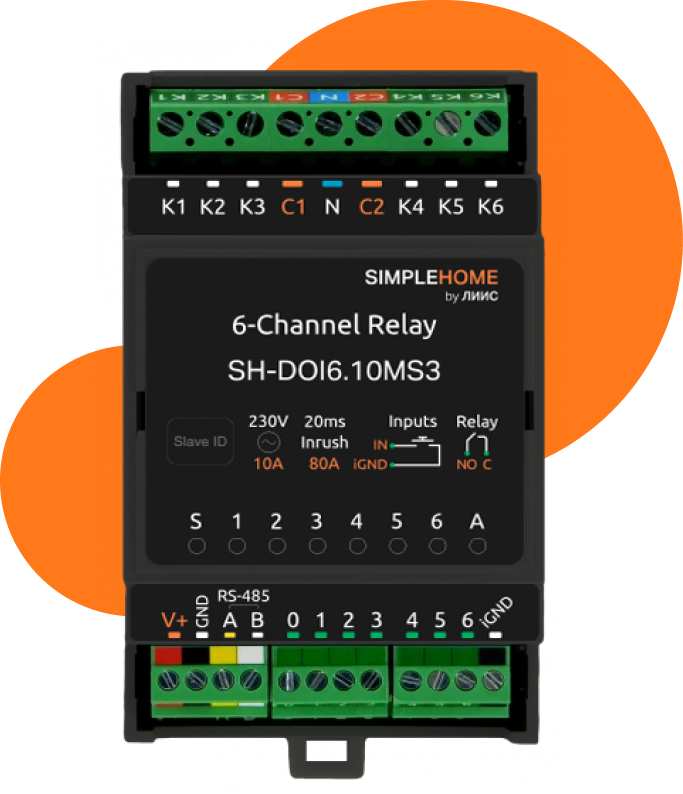

Предназначен для прямого управления светодиодными, люминесцентными светильниками, лампами накаливания и другими нагрузками номиналом до 10 А (2 кВт). Благодаря специальной конструкции реле, каждый канал может выдерживать длительный ток до 16 А и пусковые токи до 80 А. Обратите внимание, что из-за конструкции клеммников, суммарный номинальный коммутируемый ток на группу из трёх каналов 20 А. Может использоваться как модуль ввода-вывода общего назначения. Сделано в России.

• 6 каналов реле номиналом 10 А 230 В, переменный ток
• Выходы объединены в две группы по 3 реле
• Индикация состояния каналов
• Номинальный ток: 10 А на канал
• Максимальный длительный ток: 16 А на канал
• Суммарный номинальный коммутируемый ток на группу из трёх каналов: 20 А
• Максимальный пусковой ток: до 80 А (20 мс)

• 6 дискретных входов с функцией прямого управления каналами
• 1 дискретный вход для отключения всех каналов реле
• Обработка нажатий: короткое, длинное, двойное и короткое, а затем длинное
• Гибкая настройка входов для управления выходами
• Групповая гальваническая изоляция входов
• Входы «сухой контакт»
• Счёт импульсов и измерение частоты на входе

• Напряжение питания: от 9 до 28 В, постоянный ток
• Интерфейс: RS-485, Modbus RTU
• Корпус на DIN-рейку, 3 модуля

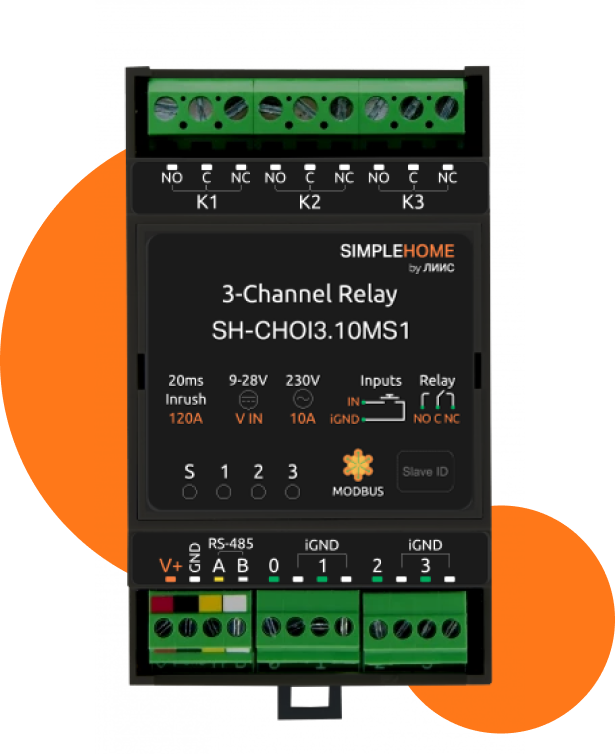

Модуль реле с большими пусковыми токами для управления освещением, коммутирования нагрузки общего назначения. Сделано в России.

• 3 канала реле номиналом 10 А 230 В, переменный ток
• Индикация состояния каналов
• Номинальный ток: 10 А на канал
• Максимальный длительный ток: 16 А на канал
• Максимальный пусковой ток до 120 А (20 мс)

• 3 дискретных входа с функцией прямого управления каналами
• 1 дискретный вход для отключения всех каналов реле
• Обработка нажатий: короткое, длинное, двойное и короткое, а затем длинное
• Гибкая настройка входов для управления выходами
• Групповая гальваническая изоляция входов
• Входы «сухой контакт»
• Счёт импульсов и измерение частоты на входе

• Напряжение питания: от 9 до 28 В, постоянный ток
• Интерфейс: RS-485, Modbus RTU
• Корпус на DIN-рейку, 3M (53 x 90 x 58 мм)

Модуль реле с большими пусковыми токами для управления освещением, коммутирования нагрузки общего назначения. Сделано в России.

• 3 канала реле номиналом 10 А 230 В, переменный ток
• Индикация состояния каналов
• Номинальный ток: 10 А на канал
• Максимальный длительный ток: 16 А на канал
• Максимальный пусковой ток до 165 А (20 мс), до 500 А (1.5 мс)

• 3 дискретных входа с функцией прямого управления каналами
• 1 дискретный вход для отключения всех каналов реле
• Обработка нажатий: короткое, длинное, двойное и короткое, а затем длинное
• Гибкая настройка входов для управления выходами
• Групповая гальваническая изоляция входов
• Входы «сухой контакт»
• Счёт импульсов и измерение частоты на входе

• Напряжение питания: от 9 до 28 В, постоянный ток
• Интерфейс: RS-485, Modbus RTU
• Корпус на DIN-рейку, 3M (53 x 90 x 58 мм)

В модуле есть встроенный блок питания, который позволяет: Сэкономить место и упростить монтаж в маленьких инсталляциях без контроллера: не нужен внешний блок питания и провода под него. При этом вы получите локальное управление с кнопок и задел на будущую автоматизацию. Обеспечить работу реле при отключении или повреждении шины RS-485 с низковольтным питанием — модуль автоматически переключится на внутренний источник питания и продолжит работу в заданном при настройке режиме. Эмулировать реле с нормально замкнутыми контактами, но на гораздо бо́льший ток, чем традиционно коммутируют такие реле. Сделано в России.

• 6 каналов реле номиналом 10 А 230 В, переменный ток
• Выходы объединены в две группы по 3 реле
• Индикация состояния каналов
• Номинальный ток: 10 А на канал
• Максимальный длительный ток: 16 А на канал
• Суммарный номинальный коммутируемый ток на группу из трёх каналов: 20 А
• Максимальный пусковой ток: до 80 А (20 мс)

• 6 дискретных входов с функцией прямого управления каналами
• 1 дискретный вход для отключения всех каналов реле
• Обработка нажатий: короткое, длинное, двойное и короткое, а затем длинное
• Гибкая настройка входов для управления выходами
• Групповая гальваническая изоляция входов
• Входы «сухой контакт»
• Счёт импульсов и измерение частоты на входе

• Напряжение питания: от 9 до 28 В, постоянный ток и 230 В, переменный ток
• Интерфейс: RS-485, Modbus RTU
• Корпус на DIN-рейку, 3 модуля

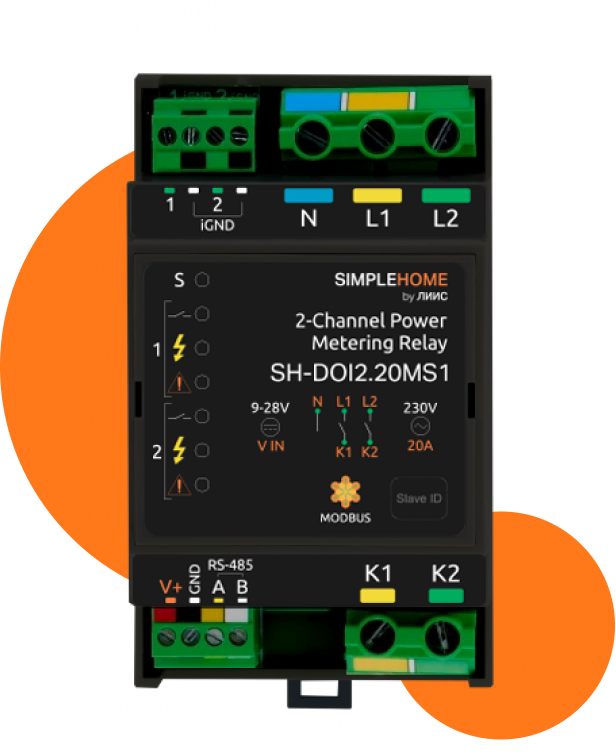

Предназначен для коммутирования и мониторинга мощной силовой нагрузки общего назначения, в т.ч. индуктивной: управления группами розеток, двигателями, обогревателями и т.д. Номинальная нагрузка до 20А (4,5 кВт) на канал, может использоваться напрямую, без промежуточных контакторов, для коммутации розеточных групп и других нагрузок, защищённых автоматическим выключателем номиналом в 16А. Сделано в России.

• 2 канала реле номиналом 20А 230 В переменного тока
• Погрешность измерения мощности - 2% (при мощности от 20% до 100% от номинала)
• Индикация состояния каналов

• 2 дискретных входа с функцией прямого управления каналами
• Групповая гальваническая изоляция входов
• Обработка нажатий: короткое, длинное, двойное и короткое, а затем длинное
• Гибкая настройка входов для управления выходами
• Входы типа «сухой контакт»
• Счёт импульсов и измерение частоты на входе

• Напряжение питания: от 9 до 28 В постоянного тока
• Интерфейс: RS-485, Modbus RTU
• Корпус на DIN-рейку, 3M (53 x 90 x 58 мм)

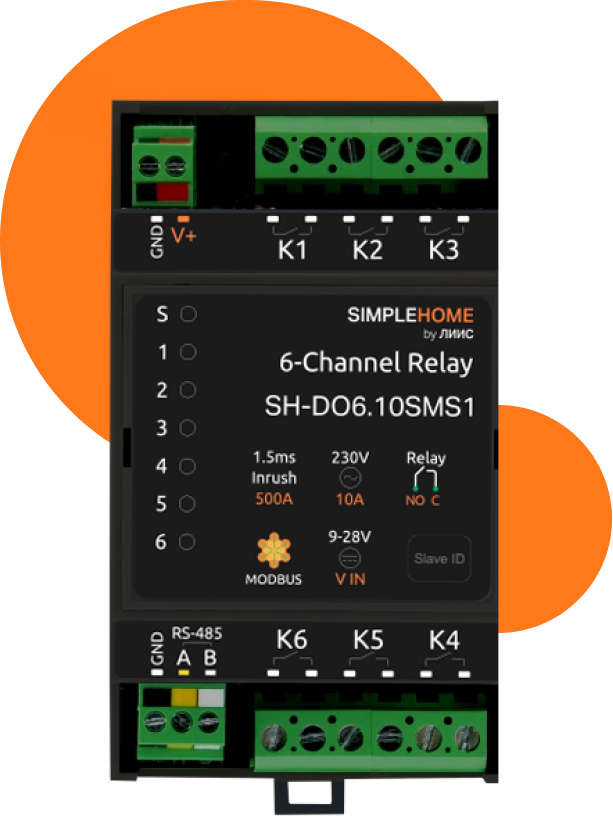

Компактный модуль реле с большими пусковыми токами для управления освещением, коммутирования нагрузки общего назначения. Сделано в России.

• 6 каналов реле номиналом 10 А 230 В, переменный ток
• Индикация состояния каналов
• Номинальный ток: 10 А на канал
• Максимальный длительный ток: 16 А на канал
• Максимальный пусковой ток на канал: 165 А (20 мс), 500 А (1.5 мс)

• без дискретных входов

• Напряжение питания: от 9 до 28 В, постоянный ток
• Интерфейс: RS-485, Modbus RTU
• Корпус на DIN-рейку, 3M (53 x 90 x 58 мм)

Предназначен для коммутирования мощной силовой нагрузки общего назначения, в т.ч. индуктивной: управления группами розеток, двигателями, обогревателями и т.д. Номинальная нагрузка до 20А (4.5 кВт) на канал. Сделано в России.

• 3 канала реле номиналом 20 А 230 В, переменный ток
• Индикация состояния каналов
• Номинальный ток: 20 А на канал
• Максимальный длительный ток: 26 А на канал
• Максимальный пусковой ток: до 31 А (20 мс)

• 3 дискретных входа с функцией прямого управления каналами
• 1 дискретный вход для отключения всех каналов реле
• Обработка нажатий: короткое, длинное, двойное и короткое, а затем длинное
• Гибкая настройка входов для управления выходами
• Групповая гальваническая изоляция входов
• Входы типа «сухой контакт»
• Счет импульсов и измерение частоты на входе

• Напряжение питания: от 9 до 28 В, постоянный ток
• Интерфейс: RS-485, Modbus RTU
• Корпус на DIN-рейку, 3M (53 x 90 x 58 мм)

Предназначен для систем промышленной и домашней автоматизации. Служит для коммутирования силовой нагрузки общего назначения, в т.ч. с большими пусковыми токами: управления светодиодными светильниками, лампами накаливания, импульсными блоками питания и т.п. Модуль рассчитан на нагрузку 16 А (номинал 10 А) и может использоваться без промежуточных контакторов. Предусмотрен вход, одновременно отключающий всю нагрузку.

Предназначен для систем промышленной и домашней автоматизации. Служит для коммутирования силовой нагрузки общего назначения, в т.ч. с большими пусковыми токами: управления светодиодными светильниками, лампами накаливания, импульсными блоками питания и т.п. Модуль рассчитан на нагрузку 16 А (номинал 10 А) и может использоваться без промежуточных контакторов. Предусмотрен вход, одновременно отключающий всю нагрузку.

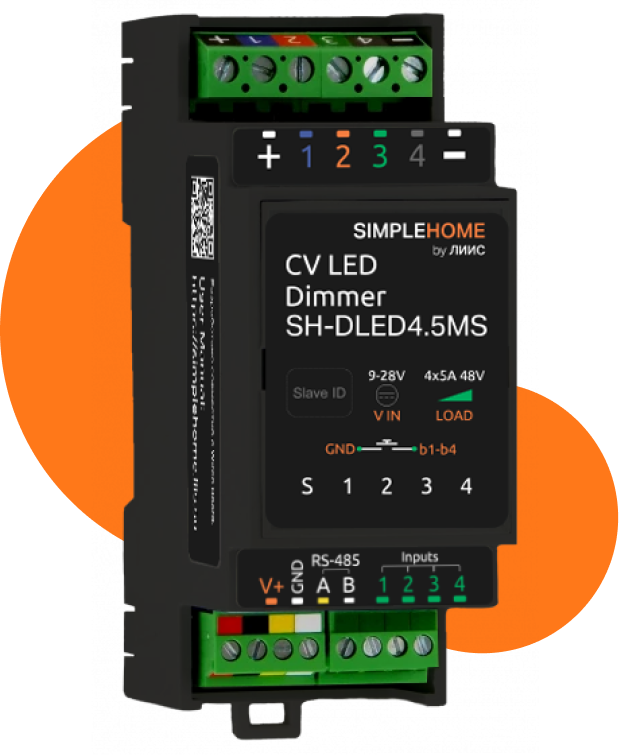

Четырёхканальный диммер для управления светодиодными лентами: цветными (RGB, RGB+W), жёлто-белыми (CCT) или белыми (W). Типы подключаемых лент, частоту ШИМ и назначение входов можно изменить в настройках устройства.

• 4 канала по 5 А, до 48 В постоянного тока. Каналы можно объединить и использовать устройство как одноканальный диммер на 20 А.
• Частота ШИМ от 100 Гц до 24 кГц, изменяется в настройках.
• Защита от короткого замыкания и перегрева.
• Индикация состояния выходов и срабатывания защиты.
• Четыре универсальных программируемых дискретных входа: распознают типы нажатий: короткое; двойное; длинное; короткое, а затем длинное; на каждый тип нажатий для каждого входа можно назначить своё действие.
• Напряжение питания: от 9 до 28 В постоянного тока.
• Интерфейс: RS-485, Modbus RTU.
• Корпус на DIN-рейку, 2M (36 x 90 x 58 мм).

• В зависимости от выбранного режима, диммер может работать с лентами:
• цветными (RGB, RGB+W),
• жёлто-белыми (CCT),
• и одноцветными белыми (White).
• В некоторых режимах к диммеру можно подключить несколько лент одного или разных видов и отдельно управлять каждой из них

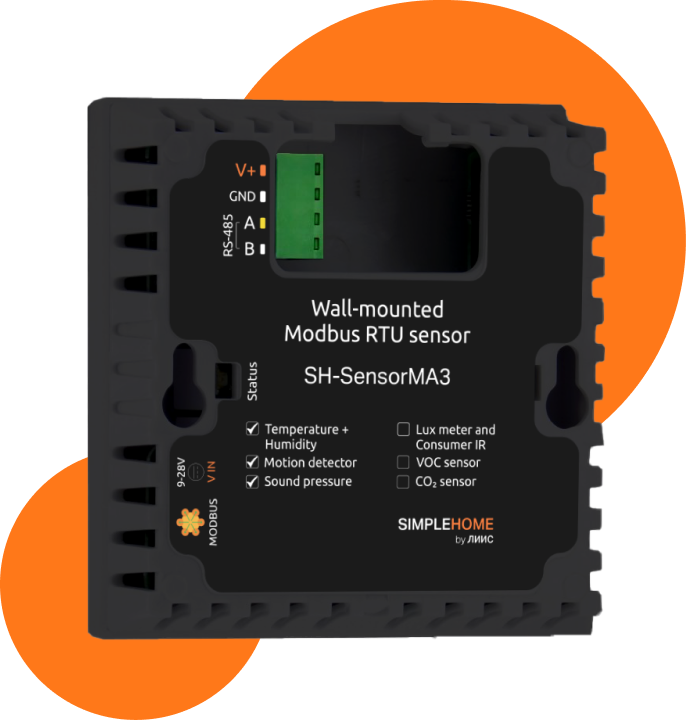

Комбинированный цифровой датчик температуры, влажности, освещенности, движения, уровня шума, концентрации CO2 и летучих органических соединений. Оснащен ИК-передатчиком (и приемником для обучения). Предназначен для контроля климата в жилых и офисных помещениях. Является средством измерения. Номер в Госреестре средств измерений 87443-22. Сделано в России.

• Передача ИК-команд
• Управляемый зуммер
• Двухцветная индикация, управляемая по Modbus
• Подогрев датчика для работы в условиях высокой влажности

• Температура: -40°С — +80°С (±0.5°С)
• Влажность: 0 — 98% (±3%)
• Освещенность: 0.02 — 100000 лк
• Уровень шума: 38 — 105 дБА
• Концентрация СО2: 400 — 5000 ppm.
• Концентрация VOC: 0 — 60000 ppb.
• Движение: до 8 м, угол - 120°

• Напряжение питания: от 9 до 28 В постоянного тока
• Интерфейс: RS-485, Modbus RTU
• Пластиковый корпус с возможностью крепления на стену (83x83x21 мм)

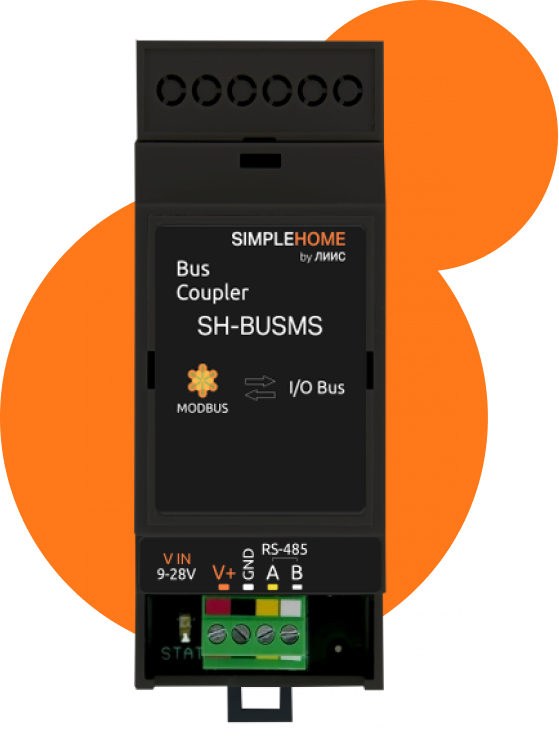

Предназначен для удалённого подключения модулей ввода-вывода по протоколу Modbus по шине RS-485. Позволяет использовать модули ввода-вывода как отдельное устройство с контроллерами других производителей. Сделано в России.

• Напряжение питания: от 9 до 28 VDC
• Интерфейс: RS-485 и Modbus RTU
• Корпус на DIN-рейку, 2M (36 x 90 x 58 мм)

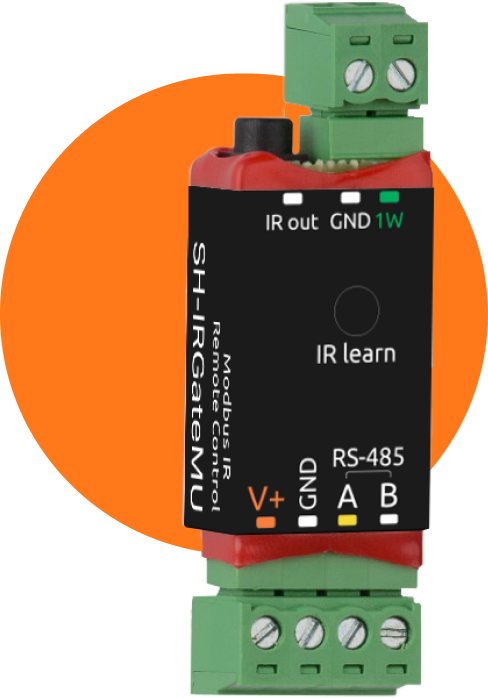

Обучаемый модуль с инфракрасным передатчиком. Управление кондиционерами, фанкойлами, телевизорами и т.п. Управление модулем производится с контроллера или ПК по шине RS-485 командами по протоколу Modbus RTU. Перед использованием модуль нужно обучить с помощью оригинального пульта дистанционного управления, либо можно запрограммировать ИК-команды с помощью интерфейса RS-485. Он может хранить до 80 ИК-команд. Сделано в России.

• Поддерживает выносной цифровой датчик температуры 1-wire
• Поддерживает запись сложных ИК сигналов
• Напряжение питания: от 9 до 28 В постоянного тока
• Интерфейс: RS-485, Modbus RTU
• Небольшой размер: 45x35x14 мм
• Разъем 3.5 мм для подключения передатчика
• Внешний ИК-передатчик в комплекте

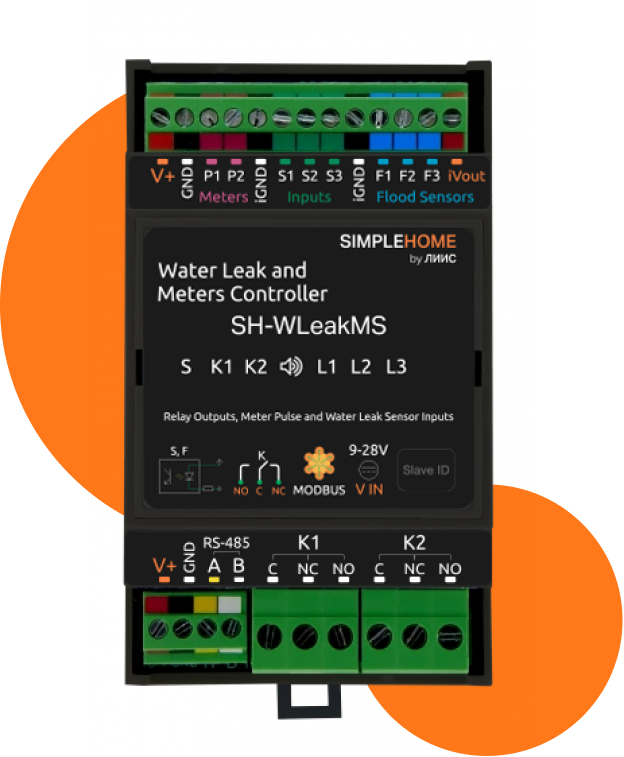

Всё, что нужно для типовой задачи контроля "мокрой зоны" квартиры: обнаружение протечек воды, автоматическое управление запорной арматурой, подсчёт импульсов со счётчиков воды даже при отсутствии электричества. Сделано в России.

• 3 канала для подключения датчиков протечек
• 3 канала для выключателей ручного управления
• 2 канала для подключения импульсных счетчиков воды
• 2 канала для управления приводами запорной арматуры
• Система защиты от протечек

• Учитывает импульсы счётчиков даже при пропадании питания (на срок до 5 месяцев)
• Прямое управление каналами реле, для принудительного открытия кранов или запуска сценариев
• Быстрая реакция на протечку независимо от центрального контроллера

• Питание: 9 — 28 В постоянного тока
• Управление по RS-485, протокол Modbus RTU
• Ширина модуля 3DIN, крепление на DIN-рейку
• Поддерживает активные и пассивные датчики протечки

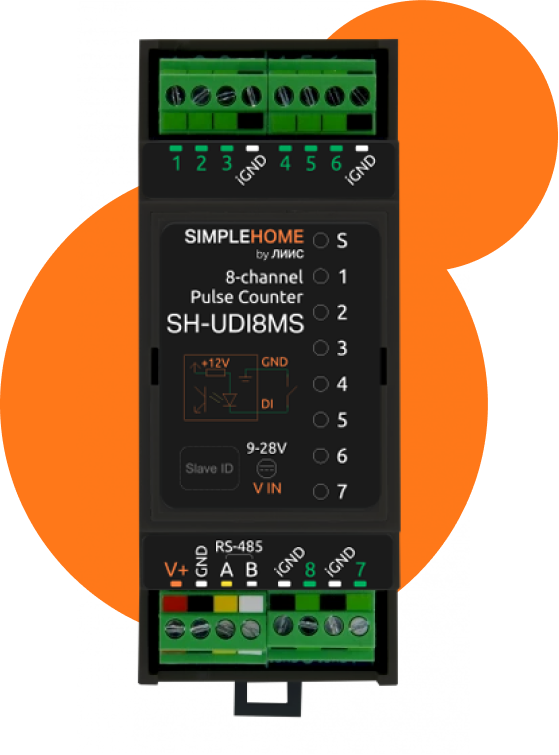

Модуль предназначен для подключения приборов учёта воды, электричества, газа и т.д. с импульсными выходами типа «сухой контакт» и «открытый коллектор». При подключении выключателей без фиксации модуль может распознавать до четырёх типов нажатий и передавать события нажатий на контроллер по Modbus. Сделано в России.

• выходы отсутствуют

• 8 дискретных входов типа "сухой контакт"
• Групповая гальваническая изоляция входов
• Распознавание нажатий: короткое, длинное, двойное и короткое, а затем длинное
• Счёт импульсов и измерение частоты на входе

• Напряжение питания: от 9 до 28 VDC
• Интерфейс: RS-485, Modbus RTU
• Корпус на DIN-рейку(36 x 90 x 57,5 мм)

Преобразователь интерфейсов WB-MGE предназначен для удалённого подключения устройств Modbus RTU с интерфейсом RS-485 по Ethernet (протоколы Modbus TCP и Modbus RTU over TCP). Возможно прямое подключение контроллера к модулю, а также через локальную сеть или Интернет. Сделано в России.

Предназначен для удалённого подключения модулей ввода-вывода по протоколу Modbus по шине RS-485 и/или Ethernet (протоколы Modbus TCP и Modbus RTU over TCP). Также можно использовать модули ввода-вывода как отдельное устройство с контроллерами других производителей. Сделано в России.

• Напряжение питания: от 9 до 28 VDC
• Интерфейсы: RS-485, Modbus RTU и Ethernet
• Протоколы работы по Ethernet: Modbus TCP и Modbus RTU over TCP
• Корпус на DIN-рейку, 2M (36 x 90 x 58 мм)

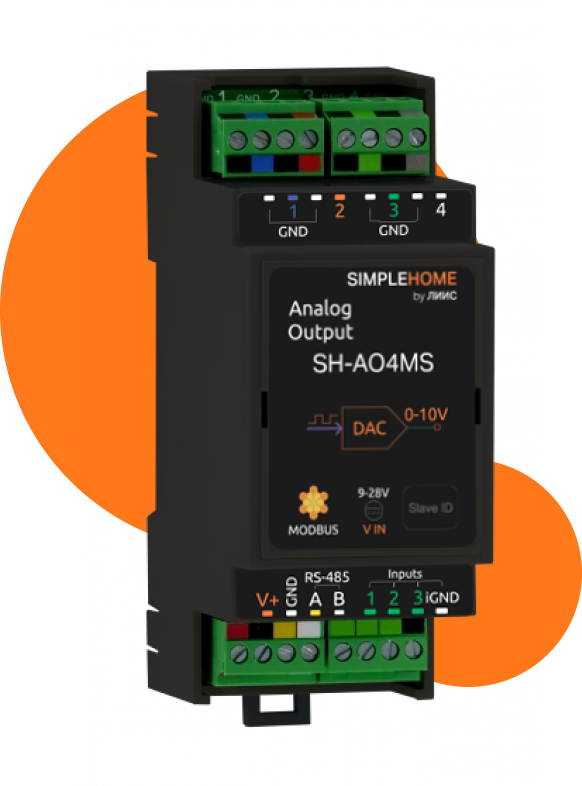

4-х канальный модуль для управления устройствами с интерфейсами 0-10В или ШИМ — светильниками, сервоприводами, приводами воздушных заслонок, клапанов и т.д. Сделано в России.

• 4 выхода 0-10В или ШИМ

• Три дискретных входа
• Групповая гальваническая изоляция входов

• Напряжение питания: от 9 до 28 VDC
• Интерфейс: RS-485, Modbus RTU
• Корпус на DIN-рейку, 2 модуля
• Размеры: 36x90x58 мм
